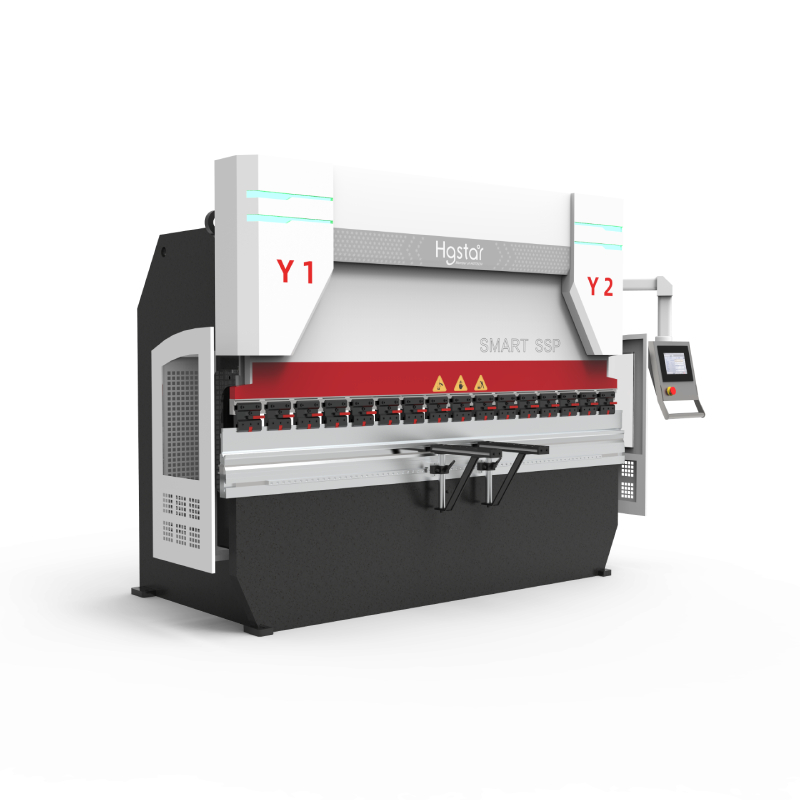

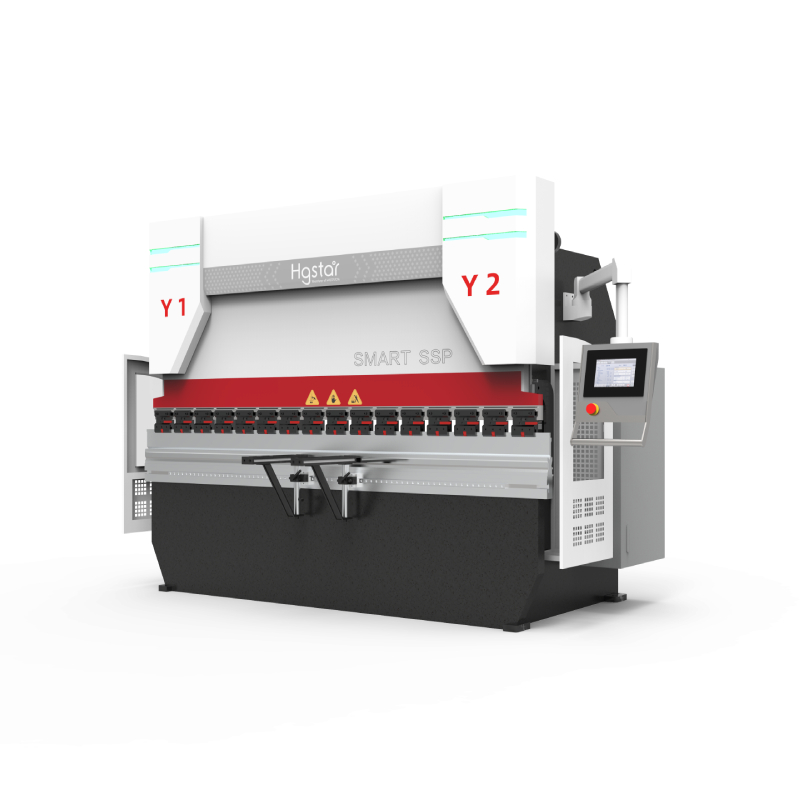

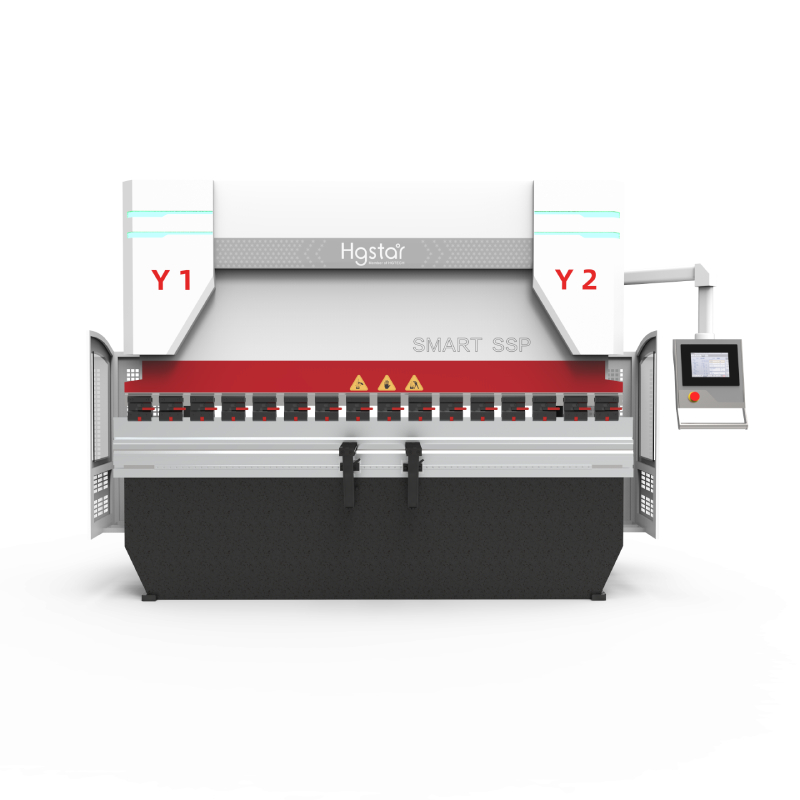

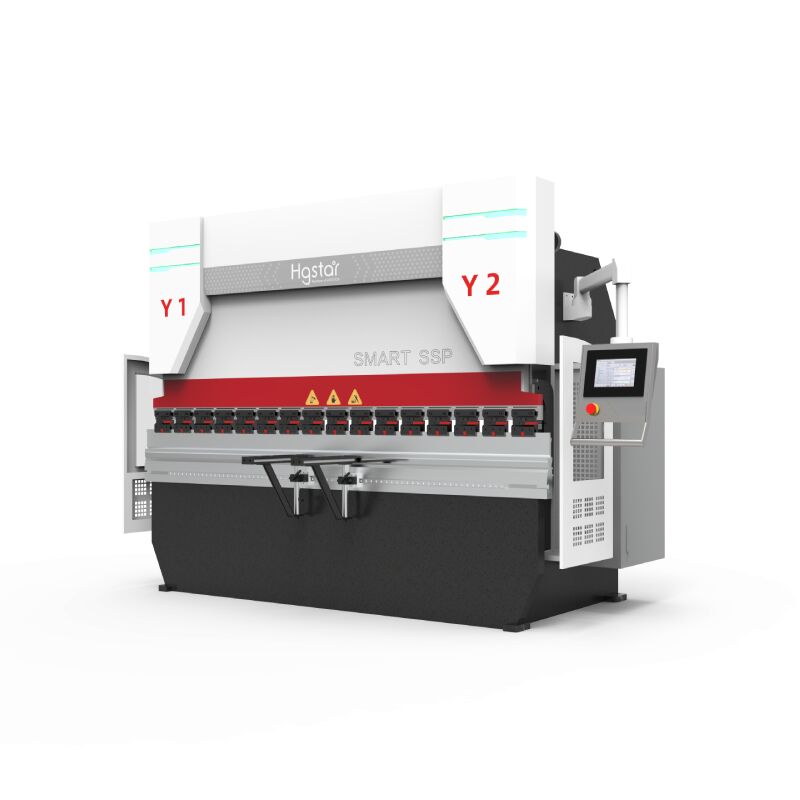

Configuración de la máquina
1. Y1 – y2 – X – R – V CNC de cinco ejes
2. equipado con el sistema CNC especial de la máquina de flexión holandesa delem da53t
3. equipado con el sistema hidráulico proporcional de alto rendimiento Bosch – Rexroth alemán
4. configurar la regla de rejilla de Spain fagorcompany
5. configuración de la bomba de aceite de la compañía estadounidense Sunny
6. Mesa de trabajo de compensación de desviación de bloque inclinado mecánico controlada por el sistema DNC
7. el ancho trasero está equipado con servomotores de alto rendimiento y tornillos de bola.
8. un conjunto de moldes estándar
| Configuración | Valores | Unidad | Comentarios | |
| Presión nominal | 1350 | KN | ||
| Ancho de la placa plegable | 3200 | mm | ||
| Recorrido deslizante | 200 | mm | ||
| Altura máxima de apertura | 420 | mm | ||
| Distancia entre columnas | 2700 | mm | ||
| Profundidad de la garganta | 400 | mm | ||
| Velocidad de descenso rápida | 160 | mm/s | ||
| Velocidad de retorno | 130 | mm/s | ||
| Velocidad de trabajo | 10 | mm/s | ||
| Potencia del motor principal | 11 | Kw | Servomotor | |
| Sistema CNC | DA53T | Países Bajos | ||
| Recorrido del eje X del FRENO TRASERO | 500 | mm | ||
| Número de ejes de control | 4+1 Axis(Y1、Y2、X、R+V) | |||
| Precisión de la máquina herramienta | Precisión repetida del deslizador | ≤±0.01 | mm | |
| Precisión de posicionamiento del deslizador | ≤±0.02 | mm | ||
| Rectitud de la pieza de trabajo | 0.3/m | mm | ||
| Error de ángulo de flexión | <±30 | ′ | ||
| Resolución proporcional de la rejilla | 0.005 | mm | ||
| Material de fijación trasera | Recorrido del eje X | 500 | mm | |
| Velocidad del eje X | 200 | mm/s | ||
| Precisión de posicionamiento del deslizador | ±0.05 | mm | ||
| Precisión de posicionamiento repetida | ±0.015 | mm | ||
| Peso de la máquina | 10 T | T | ||
| Diámetro de la máquina | L 3500/W 1580/H 2500 | mm | ||
Video de la máquina de flexión CNC
Parámetros técnicos
| Proyecto | Cantidad | Comentarios |
| Sistema de control | 1 juego | Sistema holandés delem da53t |
| Servomotores y accionamientos | 1 juego | Nanjing Oriental |
| Bomba hidráulica | 1 juego | Soleado, Estados Unidos |
| Válvula hidráulica | 1 juego | Bosch – Rexroth |
| Tornillo de bola | 1 juego | Taiwán |
| Guía lineal | 1 juego | Taiwán |
| Conector | 1 juego | Alemán |
| Anillo de sellado | 1 juego | Knock japonés o Alemania |
| Regla de rejilla | 1 juego | Fagor español |
| Componentes eléctricos principales | 1 juego | Schneider |
| Columna | 1 juego | Jining Taifeng |
| Servomotor principal | 1 juego | Nanjing Oriental |
