Máquina de corte híbrido láser-llama inteligente para chapas de gran espesor

Modelo: Corte híbrido láser-oxicorte

Categoría: Máquina de corte por láser

Marca: HG STAR

Aplicaciones: Corte por láser / Corte híbrido láser-oxicorte / Corte en bisel / Corte en bisel secundario / Procesamiento inteligente de retales

Send Inquiry Chat Now

Description
Reviews (0)

¿Por qué los procesadores de placas gruesas están cambiando al corte híbrido?

01 Desafío
Tiempos prolongados de perforación con llama
Las placas gruesas requieren un precalentamiento prolongado y operadores cualificados.

02 Desafío
Elevados costes de corte exclusivamente por láser
Las chapas de gran espesor requieren más potencia, gas y control del proceso.

Desafío 03
Demasiados pasos de biselado
El fresado y el biselado manual añaden operaciones de marcado, manipulación y reajuste de la sujeción.

Desafío 04
Bajo aprovechamiento de retales
Los retales de formas irregulares son difíciles de medir, anidar y reutilizar.

El corte híbrido láser-llama ofrece un procesamiento más rápido, menos pasos y un menor coste total en un amplio rango de espesores.

Descripción general de la solución de corte híbrido láser-llama

Una plataforma de corte inteligente para chapas de espesor fino a ultra-grueso

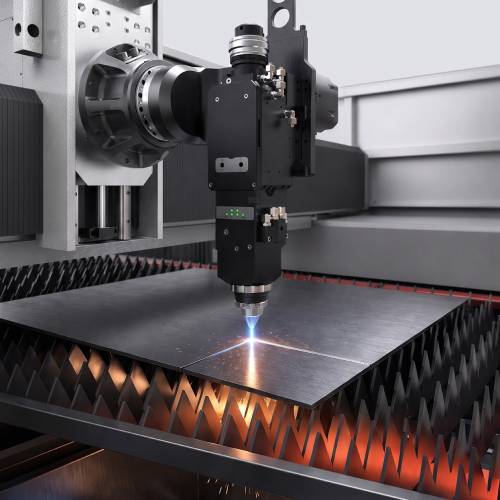

Corte por láser:
Corte rápido y preciso de chapas de espesor fino y medio.

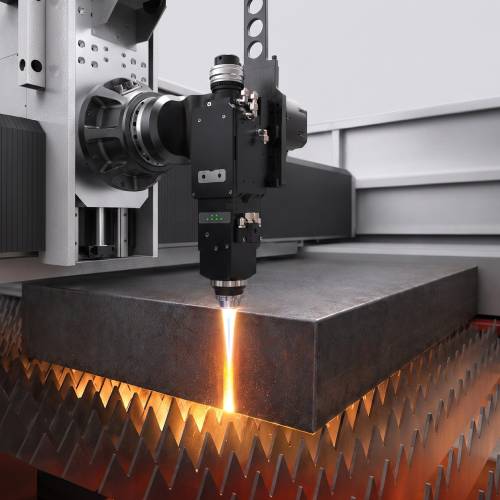

Corte híbrido láser-llama:

Corte rentable de acero al carbono de 40 a 200 mm.

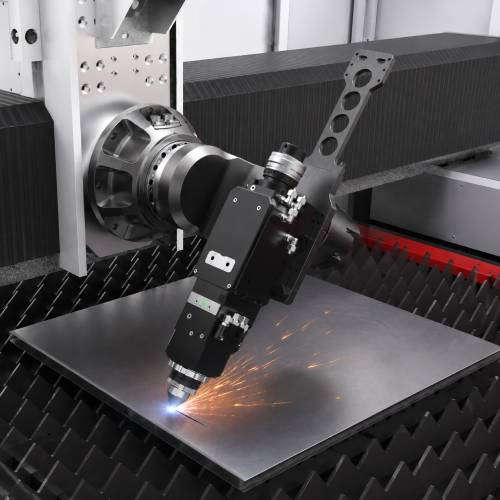

Corte en bisel:
Biseles en V, Y, X, K y especiales, con ángulos fijos o variables.

Corte de bisel secundario:
Escaneo, localización y biselado automáticos de piezas precortadas.

Procesamiento inteligente de retales:

Escanee, anide y corte automáticamente retales de forma irregular.

Posicionamiento del producto

Una plataforma inteligente que combina cinco procesos para chapas de espesor fino a ultragrueso.

Procesadores de acero al carbono que manipulan chapas de más de 40 mm.

Operaciones limitadas al fresado, rectificado o biselado manual.

Fabricantes que procesan piezas de gran tamaño y retales valiosos.

Usuarios que actualizan desde equipos de corte de proceso único.

Ventajas de la máquina de corte híbrido láser-llama

1. Productividad y coste total en chapas gruesas

Fast laser piercing and stable ﬂame cutting boost ultra-thick plate productivity.

Rapid Laser Piercing

Reduces the preheating time required for ﬂame piercing.

Flame Reaming and Slag Removal

Enlarges the pierced hole and removes slag automatically.

40-200 mm Hybrid Cutting Range

Balances productivity, cut quality and total cost.

One Platform for Thin to Ultra-Thick Plate

Selects the optimal cutting mode for each thickness.

Velocidad de corte según el espesor de la chapa

Híbrido frente a láser exclusivo y oxicorte convencional

2. Biselado inteligente y control de procesos

Corte en bisel integrado, corte en bisel secundario, procesamiento de remanentes y control de seguridad.

Múltiples perfiles de bisel

El mecanismo giratorio de ejes AB admite biseles en V, Y, X y K (hasta ±45°) y biseles especiales, integrando el corte recto y el corte en bisel en una misma plataforma.

Corte de bisel secundario con ahorro de material

Las piezas se anidan compartiendo líneas de corte y se cortan en línea recta; posteriormente, se localizan y escanean con el perfilador láser BCW400F para realizar el corte de bisel secundario de forma automática, lo que reduce los espacios de anidado, así como las operaciones de marcado y reajuste de sujeción.

Procesamiento inteligente de retales

Escanea automáticamente retales irregulares y anida nuevas piezas para su reutilización.

Control de seguridad inteligente de bucle cerrado

Especificaciones y configuraciones clave

Parámetro	Especificación
Rango de procesamiento	Acero al carbono de 1‑200 mm
Grosor de corte híbrido	Acero al carbono de 40‑200 mm
Potencia láser	8‑20 kW; el modelo BLTF60 admite hasta 20 kW
Capacidad de biselado	±45°; biseles V/X/Y/K y biseles especiales
Área de trabajo	3 × 12 m, 3 × 14 m o personalizada
Tiempo típico de pre‑perforación	En condiciones típicas, la pre‑perforación láser de acero al carbono de 100 mm tarda aproximadamente 8 s
Control y generación de perfiles	FSCUT9100 + perfilador láser BCW400F
Seguridad de gas	Control de presión, detección de fugas y protección contra retroceso de llama
Nota de especificación: Basado en condiciones de prueba definidas. Los resultados reales pueden variar.
