Видео о гибочном станке с ЧПУ
Конфигурация машины
- Пятиосевой станок с ЧПУ Y1-Y2-X-R-V
- Оснащен специальной системой ЧПУ для гибочного станка DA53Tпроизводства DELEM, Нидерланды
- Оснащен немецкой высокопроизводительной пропорциональной сервогидравлической системой BOSCH-REXROTH
- Настройка растровой линейки испанской компании FAGOR
- Настройкамаслянного насоса американской компании SUNNY
- Рабочий стол с механической компенсацией прогиба блока, управляемый системой DNC
- Задний калибр оснащен высокопроизводительным серводвигателем и шариковым винтом
- Набор стандартных форм
Настройка | Численность | Модуль | Замечания | |
Номинальное давление | 1350 | KN | ||
Ширина складной пластины | 3200 | mm | ||
Ход скольжения |
200 | mm | ||
Максимальная высота отверстия | 420 | mm | ||
Расстояние между столбцами | 2700 | mm | ||
Глубина горла |
400 | mm | ||
Скорость быстрого снижения | 160 | mm/s | ||
Скорость возврата | 130 | mm/s | ||
Скорость работы | 10 | mm/s | ||
Мощность главного двигателя |
11 | Kw | Сервомотор | |
Система CNC | ДА53Т | Нидерланды | ||
Маршрут оси X заднего тормоза | 500 | mm | ||
Количество контрольных осей | 4 + 1 равно оси (Y1, Y2, X, R + V) | |||
Точность повторения ползунка |
точность повторения ползунка | ≤±0.01 | mm | |
точность установки ползунка | ≤±0.02 | mm | ||
Линия изделия | 0.3/m | mm | ||
погрешность угла изгиба | <±30 | ′ | ||
Пропорциональное разрешение решетки | 0.005 | mm | ||
Точность установки ползунка |
Маршрут оси X | 500 | mm | |
Скорость по оси X | 200 | mm/s | ||
Точность определения местоположения | ±0.05 | mm | ||
Точность повторного определения местоположения | ±0.015 | mm | ||
Вес машины | 10 T | T | ||
Диаметр машины | L 3500/W 1580/H 2500 | mm |
Технические параметры
Проекты | Количество | Замечания |
Система управления | 1 комплект | Голландская система DELEM DA53T |
Сервомотор и привод | 1 комплект |
Нанкин Eston |
Гидравлический насос | 1 комплект |
SUNNY, CША |
Гидравлический клапан | 1 комплект |
BOSCH — REXROTH |
Шариковый винт | 1 комплект | Тайвань |
Линейная направляющая | 1 комплект | Тайвань |
Соединитель | 1 комплект | Немецкий |
Кольцо уплотнения | 1 комплект |
Японский Nok или Германия |
Растровая линейка |
1 комплект |
Испанский FAGOR |
Основные электрические компоненты | 1 комплект |
Schneider |
Цилиндр | 1 комплект | Цзинин — Тайфэн |
Главный сервомотор |
1 комплект |
Нанкин Eston |
Подробная информация о продукте

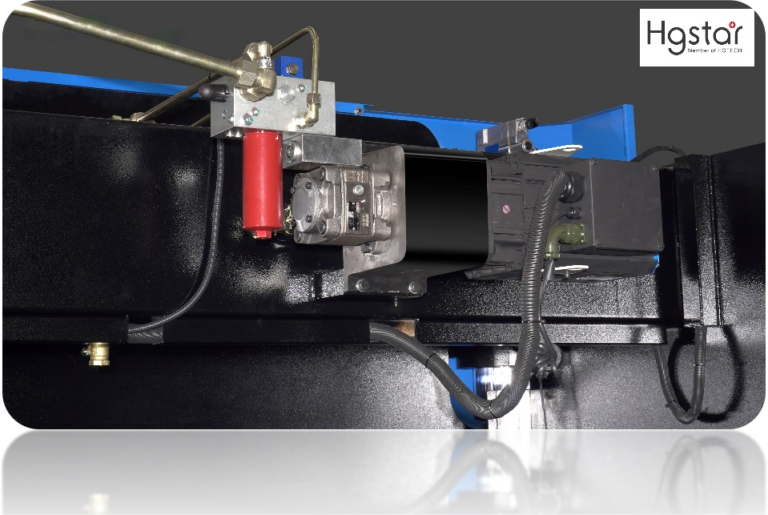

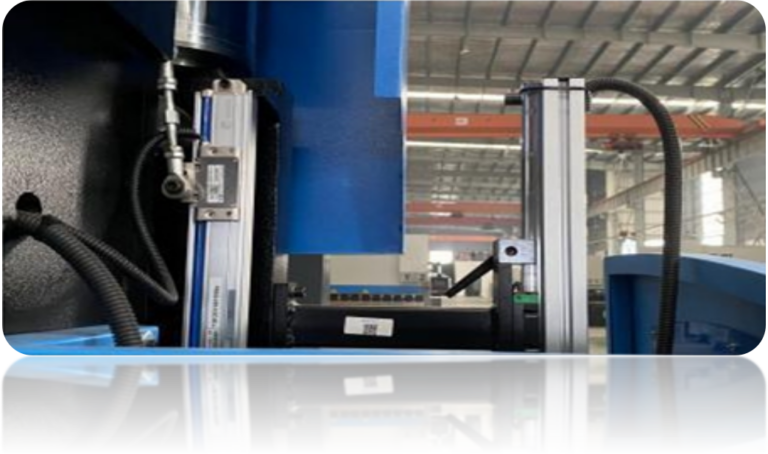

Основные цилиндры с обеих сторон синхронизируются немецким импортированным электрогидравлическим сервоприводом и испанской решеткой FAGOR, с точной обратной связью и точной работой ползунка, что делает точность изгиба ползунка и точность повторного позиционирования высокой.

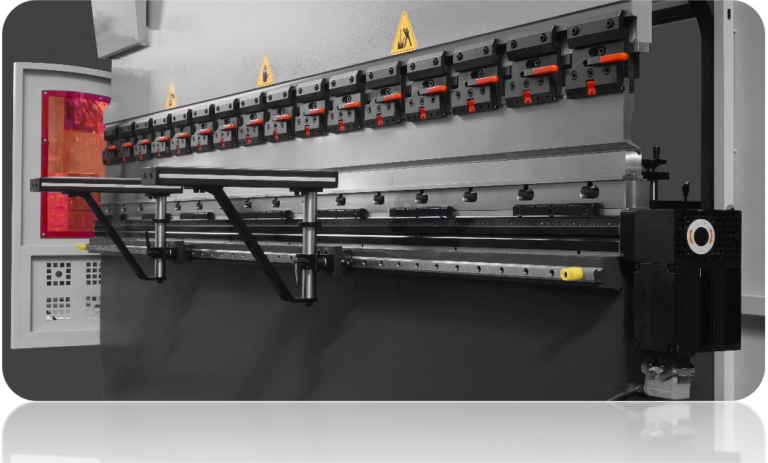

Компенсация оси V. Устранение влияния деформации ползунка во время изгиба на качество изделия. Компенсация автоматически контролируется системой ЧПУ.

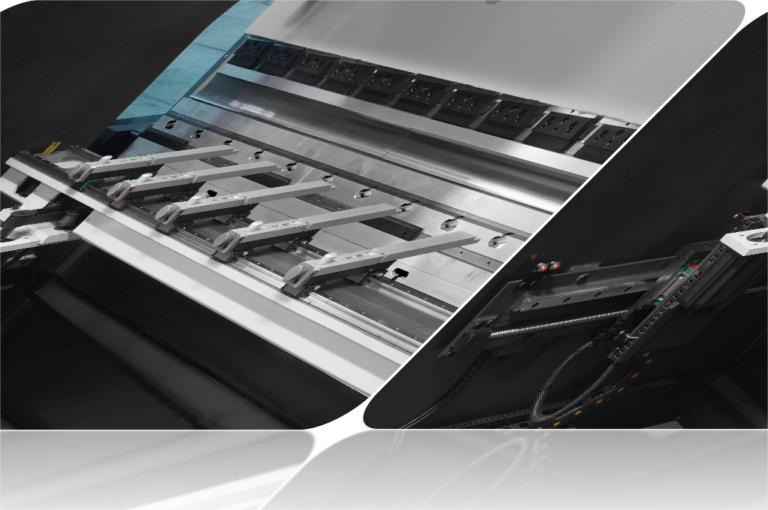

Задняя удерживающая рама по оси X состоит из левого и правого направляющих рельсов, балок, регулировочных сидений, опор, регулируемых подпорок, накладок для сидений, регулировочных сидений, регулировочных винтов, фиксирующих пальцев и других деталей. Управление движением оси X осуществляется сервомотором оси X.

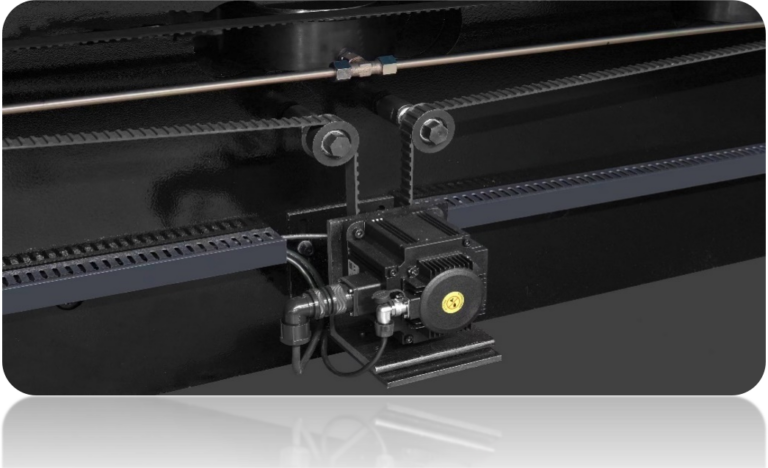

Задние блоки оси R состоят из сиденья направляющей, двигателя оси R и редуктора, приводная балка перемещается вверх и вниз по прямой направляющей. Управление движением оси R осуществляется сервомотором оси R.

Размер и давление изменяются, контрольный сигнал передается для быстрой обработки и коррекции, что является первым способом предотвращения перелива по замкнутому контуру
Ввод метода управления. Преимущества — экономия энергии, низкая температура масла, защита окружающей среды и высокая эффективность.
