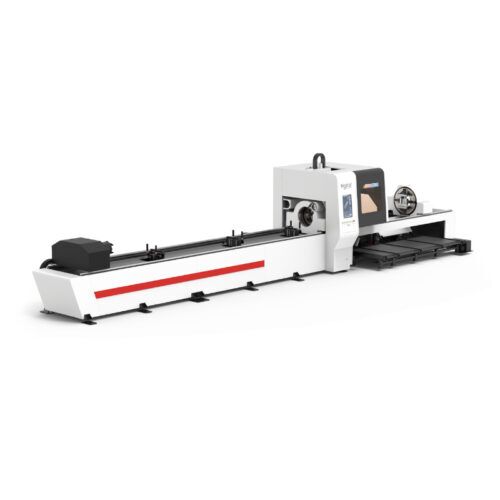

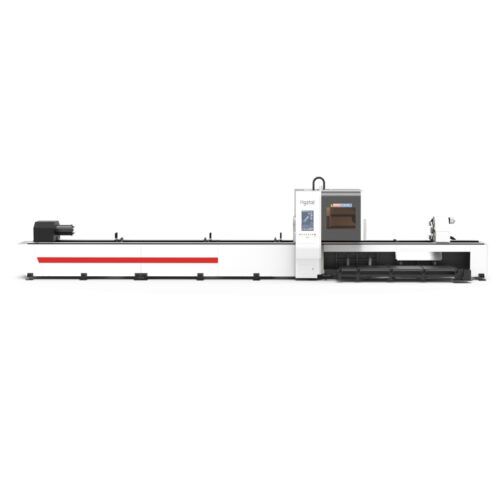

Станок для лазерной резки труб с тремя зажимными патронами серии SMART Talos6535/6565/9035/9065. Станок для резки металла с тремя патронами изготовлен компанией HGSTAR в соответствии с международным экспортным стандартом. Оборудование этой серии является предпочтительной моделью для металообрабатывающей промышленности. Станок отличается высокой точностью обработки при более высокой эффективности фотоэлектрического преобразования, высокой защитой от перегрева и стабильностью работы лазеров. Устройство последующей разгрузки и система транспортировки для разгрузки повышают эффективность работы фрезы.
Параметры волоконно - оптического лазера
| МОДЕЛЬ | SMART TALOS 6535/6565 | SMART TALOS 9035/9565 |
| Длина загрузки трубопровода | 6500mm | 9000mm |
| Лазерный источник | Волокна & 2000W – 6000W | |
| Система CNC | FSCUT 5000 | |
| Диаметр патрона | Φ20mm – Φ230 / Φ20mm – Φ280 / Φ20mm – Φ350 | |
| Точность положения (оси X и Y) | 0.05mm | |
| Точность перенаправления (оси X и Y) | 0.03mm | |
| Требования к питанию | 380V 50/60Hz 3PH | |
Видео станка для резки труб волоконным лазером
Особенности лазерных труборезов
Долговечность, точность, эффективность
Сварная конструкция обеспечивает значительную жесткость и точность, позволяя длительное использование без деформации. Добавление автоматического погрузочно — разгрузочного устройства значительно повысило производительность машины.
Быстрый, надежный и прочный
Пневматический патрон
Двойные ряды роликов для эффективной коррекции изгиба труб с возможностью точного центрирования и быстрой автоматизированной обработки. Высокая устойчивость опорного подшипника благодаря цельному несущему основанию, высокожесткой консольной конструкции и возможности крепления различных профилей.
Точный и логичный
Трёхсторонняя обработка
Способен перемещаться вдоль оси Y и синхронизировать вращение. В соответствии с логической системой резка методом вытягивания может быть выполнена с большей точностью резьбы, а резка с нулевым зазором может быть выполнена условно.
Адаптивный и точный
Кронштейн ведомый
Система удерживает трубы в процессе обработки, улучшая точность обработки.
Автоматизация и гибкость
Устройство для последующей разгрузки
Система не только автоматически контролирует процесс приема и выгрузки материала, сортируя отходы, но и гибко адаптируется к длине рабочего места.
Система транспортировки при разгрузке
Полностью мобильная конструкция, интеллектуальное завершение процесса приема и транспортировки отрезанных труб.
Умная и высокопрофессиональная система управления ЧПУ FSCUT5000
Расширенные функции поддержки применения благодаря профессиональному программному обеспечению для управления (TubePro) и программному обеспечению для раскроя (TubeT).
Повышение качества и эффективности
Стандартная режущая головка
Самофокусирующаяся волоконно — оптическая режущая головка,
Многозащитные линзы
Улучшенная оптика и специальная конструкция воздушного потока
Резка под углом (опционально)
Автофокусная волоконно — оптическая режущая головка, многоуровневая защита, отличная оптическая конфигурация и эффективная система обдува, стабильный вращающийся механизм обеспечивает резку под углом ±45°

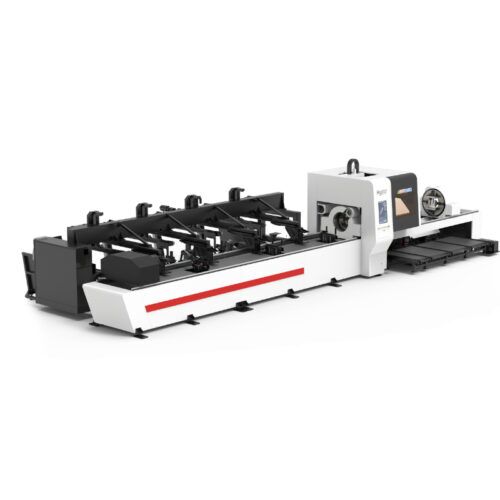

Опция: полуавтоматическая или автоматическая система загрузки
| Системы | SEMI-AUTO LOADING (TOP) | AUTO LOADING (BOTTOM) |
|
Аппарат вручную поднимает трубы на загрузочный стеллаж; автоматически выполняет сортировку, измерение длины, загрузку и транспортировку труб к режущей головке. |
||
| Единичный вес | ≤200KG | ≤240KG |
| Загрузочная способность элеватора | ≤3T | ≤3T |
|
Применение |
Прямоугольные, круглые, квадратные и OB — трубки | трубопровод с осесимметричным поперечным сечением |
|
Прочее |
Модульный дизайн, сервопривод, независимая система управления. | |
