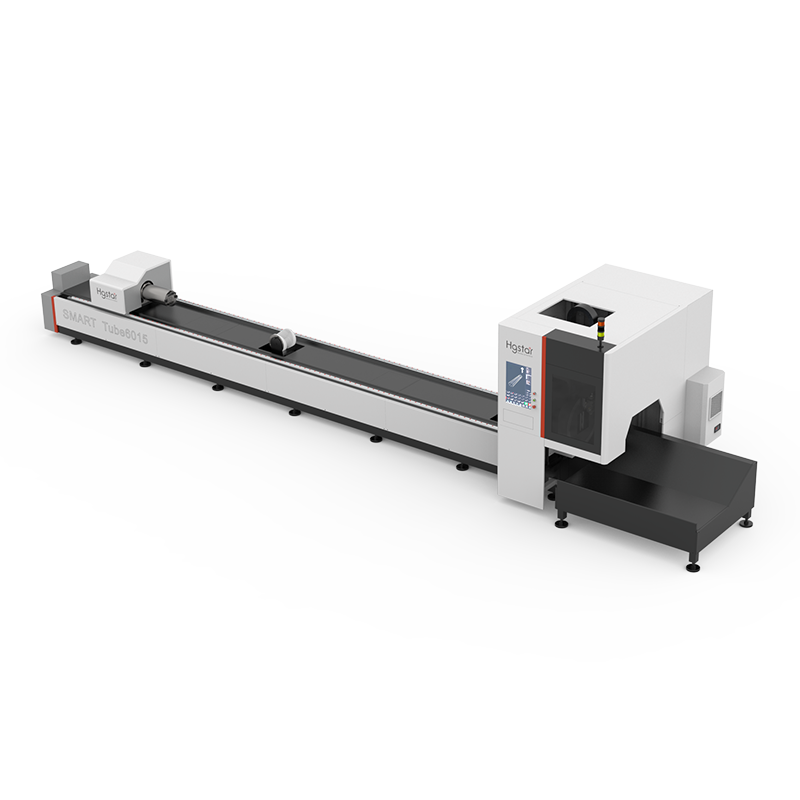

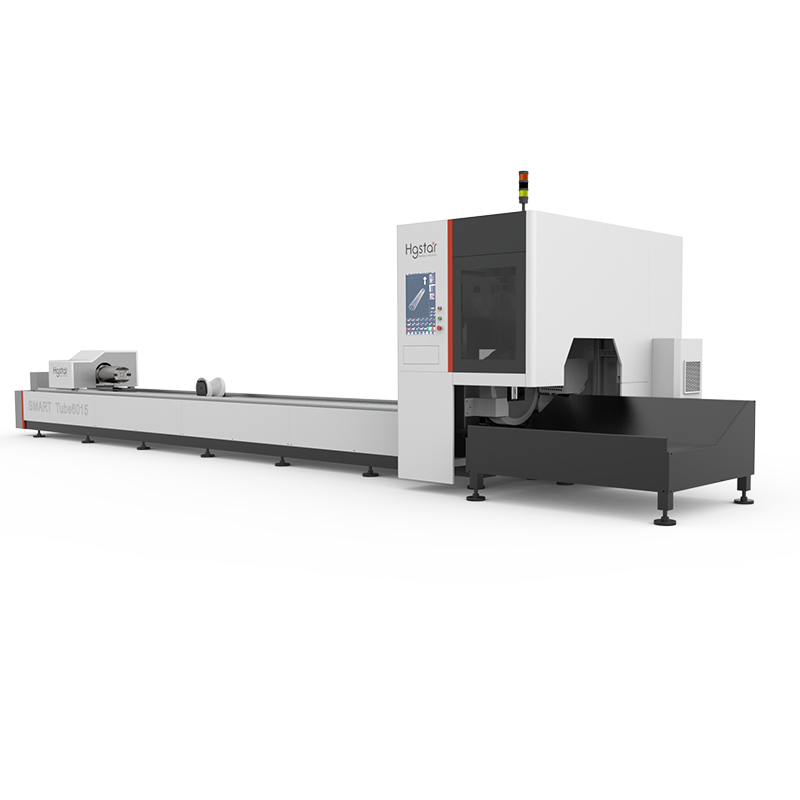

レーザーチューブ切断機SMART TUBE6015は、丸チューブ、角チューブ、角チューブ、楕円チューブの高速・高品質レーザー切断を行うことができます。切断部には、バリやスラグがありません。また、切断形状も多様化し、あらゆる形状に対応できます。
ファイバーレーザチューブ切断機パラメータ
| 装置型式 | スマートチューブ6015 |
|---|---|
| チャック径 | Φ20mm〜Φ230mm |
| 材料種類 | 炭素鋼またはステンレス鋼の丸管、角管、矩形管、楕円管、その他 |
| チューブ送り長さ | 6000mm |
| チューブの最大ブランキング長 | 1500mm，3500m(オプション) |
| 最大チューブ1本の重量 | 30Kg/m |
| レーザー切断厚さ | 炭素鋼1〜10mm（厚さと材料は、レーザー発振器に関連している）。 |
| 送給方法 | マニュアル |
| XY位置決め精度 | ±0.05ミリメートル |
| XY繰り返し位置決め精度 | ±0.03ミリメートル |
| A、W軸 | 無限回転 |
ファイバーレーザーチューブ切断機の動画
ファイバーレーザーチューブ切断機の特徴
空間跳躍・飛翔切断
ファイバーレーザーチューブ切断機の特徴である、空間跳躍とフライング切断は、切断ヘッドの移動経路を最小化し、切断速度を向上させる技術であり、繰り返しリフト＆フォールを省くことができます。
送り出し・ガイド機能
メインチャックによる単管パイプの保持とガイドを自動で行います。切断中、サポートフレームは単管パイプを持ち上げることができます。
チャックは、様々なチューブに対応します。
チャックは自動調芯します。
管の端は磨かれる必要はありません、ぎざぎざが付いている管の端は供給の後で自動的に切られます。
従来のチューブ、プロファイル、特殊形状チューブを切断します。
TUBE6015は丸鋼、角鋼、矩形鋼などの一般的なチューブや、チャンネル、アングル、H型鋼などのプロファイルを切断できるだけでなく、三角、凹、L、C型などの特殊形状チューブを簡単に切断することが可能です。
